Använd inte stegen som en passage under bygg- eller renoveringsarbete.
Använd inte stegen om takhöjden överstiger den maximala takhöjd som anges i installationsanvisningen eller på produktetiketten.
Stegen får endast användas av en person åt gången.
Använd inte stegen om den är defekt eller skadad. Var extra försiktig vid borttagning av fjädrar. Om stegen levereras omonterad, läs den bifogade monteringsanvisningen.
Vindstrappans bärförmåga är maximalt 150 kg (inklusive personen och eventuella föremål de tar med sig – om inget annat anges). Extra belastning utöver detta kan orsaka skador på trappan och utgör en risk för personskador.

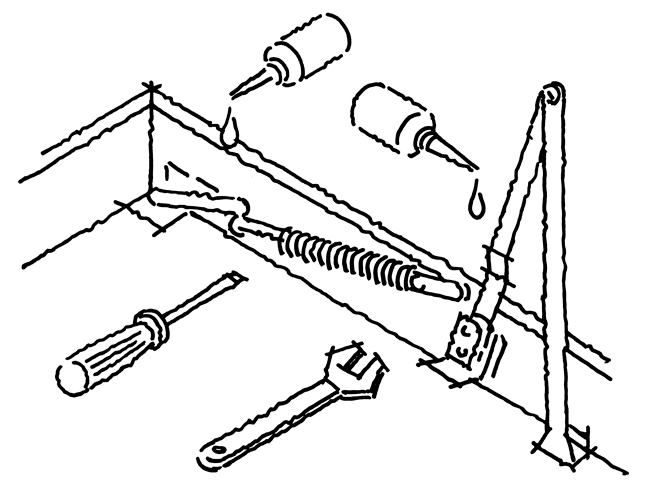

Smörj alla rörliga metalldelar med olja omedelbart efter montering. Delarna ska därefter smörjas minst en gång per år (oftare vid frekvent användning).
Vi rekommenderar att vindstrappan installeras av två personer. En av montörerna måste vara tillräckligt stark för att lyfta vindstrappan upp till taket (eftersom vindstrappan väger upp till 50 kg, beroende på modell).
Du behöver följande material och verktyg:
• Elektrisk skruvdragare
• Blyertspenna
• Handsåg
• Tumstock eller liknande
• Vinkelhake
• 100 mm skruvar
• Skyddshandskar
• Olja
• Trä till tvärbjälkar – samma dimensioner som takbjälkar (vid behov)
• Tillfälliga stödreglar (ca 20 cm längre än taköppningens bredd)
• Träklossar och kilar
• En stor stege
• En stabil arbetsplattform
• Plankor till arbetsplattformen (vid behov). Arbetsplattformen ska vara tillräckligt hög för att du ska kunna ta dig upp på vinden utan att överskrida den maximalt tillåtna arbetshöjden. Arbetsplattformen måste kunna bära en belastning motsvarande vikten av montörerna plus vikten av vindstrappan.
Ändra aldrig produkten
DOLLE tar inget ansvar för personskador eller skador på byggnaden om produktens konstruktion har ändrats.
Följ instruktionerna noggrant
Demontera inte vindstrappan när den väl är monterad.
För modeller där trappan är fastsatt i luckan (gäller inte clickFIX®-modeller): Om du under installationen vill demontera trappan för att minska vikten, måste du lossa skruvarna mellan metallbeslaget och själva trappan. Låt skruvarna på luckan vara orörda, eftersom de lätt kan dras åt för hårt vid återmontering. En överspänd skruv kan tappa sitt grepp i träet och i värsta fall lossna.
Placering av vindstrappan
Använd handskar när du tar bort isoleringsmaterial.
Kontrollera att det valda området för placering av trappan är fritt från elektriska ledningar, vattenrör, värme-/kylrör osv.
Kontakta vid behov en kvalificerad hantverkare för att säkerställa att området är fritt.

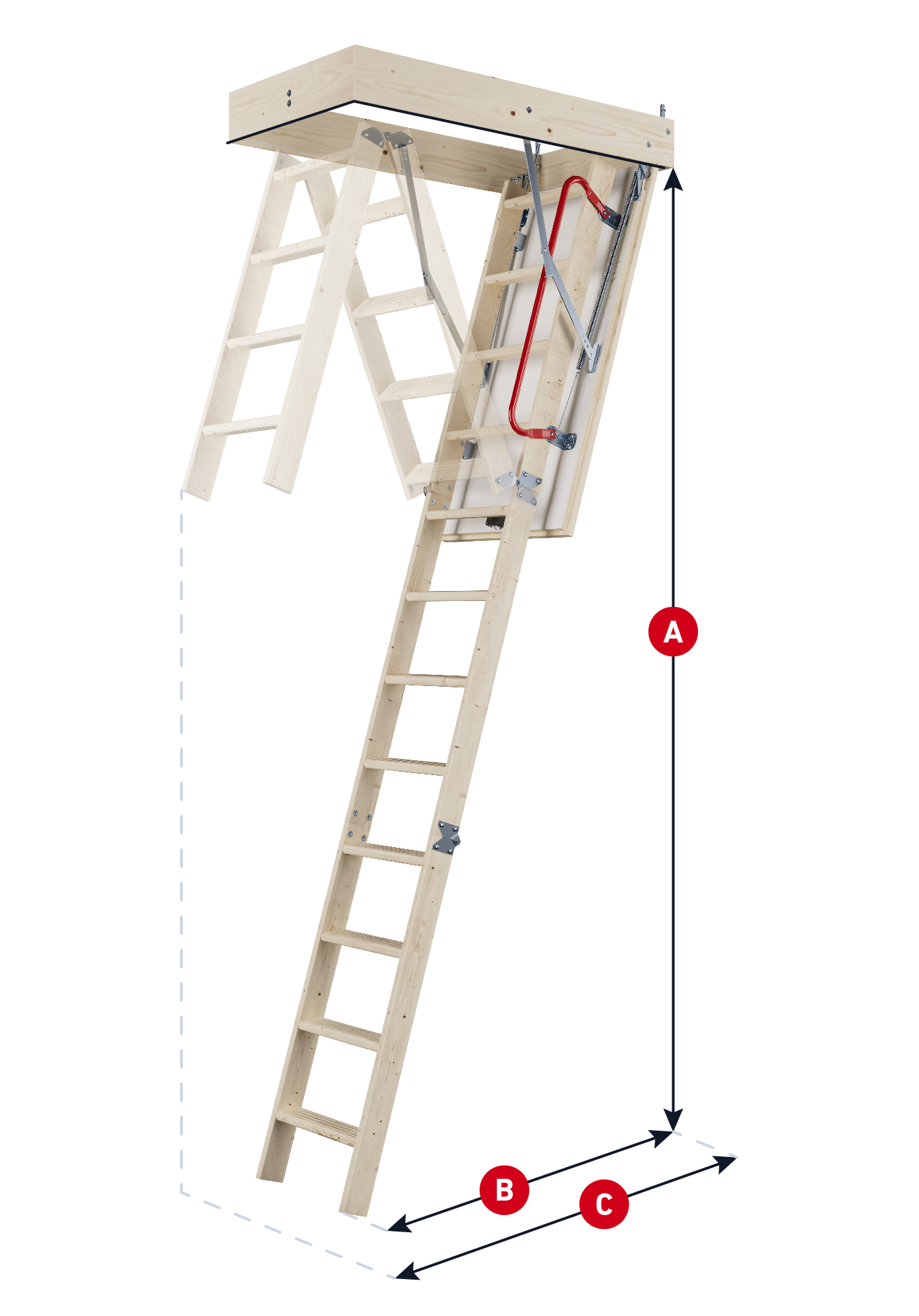

Se till att det finns tillräckligt med utrymme (avstånd B) för att trappan ska kunna vila på golvet.
Kontrollera att det finns tillräckligt med utrymme för att trappan ska kunna fällas ut helt (avstånd C).
För tvådelade modeller, se till att det finns tillräckligt med svängutrymme.
Se dessa mått under "Nedladdningar" för varje vindstrappa på produktsidan. För specifika mått och justeringsmöjligheter, se den medföljande monteringsanvisningen.
Så här gör du öppningen i taket
Förberedelse
Använd skyddsglasögon och mask för att undvika damm och partiklar.
Täck området för att skydda mot fallande damm och smuts från vinden.
Ta bort möbler från arbetsområdet och täck golvet.
Utskärning av öppning
Mät och markera – Storleken på öppningen anges på vindstrappans förpackning. Öppningen ska vara minst 10 mm längre och bredare än trappans låda för att ge plats åt distansklossar och säkerställa att trappan monteras rakt.
Skär genom takmaterialet – Skär försiktigt genom gips eller annat takmaterial.
Bygg en ram – Om trappan monteras parallellt med takbjälkarna måste en ram byggas i vindsbjälklaget så att trappans låda kan fästas på alla fyra sidor.
Anpassning av öppningen – Om nödvändigt kan storleken justeras med en regel. Är du osäker, rekommenderas att du konsulterar en fackman.
Montering tvärs över bjälkar
Om vindstrappan ska monteras tvärs över bjälkarna måste en regel installeras mellan bjälkarna.
Detta bör utföras av en professionell för att säkerställa att bjälkarnas bärförmåga inte äventyras.
Varningar
Om takbjälkarna är av stål eller annat material än trä, ska en fackman kontaktas.
Skär aldrig i en bärande bjälke utan rådgivning från en kvalificerad ingenjör.
Var försiktig vid sågning i bjälkar för att undvika strukturella skador.
Om det inte finns något golv på vinden, lägg plankor över bjälkarna för säker passage under installationen.
Viktiga installationstips
Montering av tillfälliga stöd
För att hålla vindstrappan på plats i taköppningen under installationen rekommenderas det att montera tillfälliga stöd.
Om luckan ska kläs in, ska vindstrappan monteras så många mm högre i öppningen som beklädnadens tjocklek.
Varning
Beklädnaden måste monteras fast och korrekt.
Vindstrappan får inte belastas medan beklädnaden fästs.
Ångspärr
När vindstrappan är säkert fastsatt i bjälklaget, måste ångspärren monteras korrekt.
Utrymmet mellan vindstrappan och bjälklaget ska isoleras noggrant för att undvika köldbryggor.

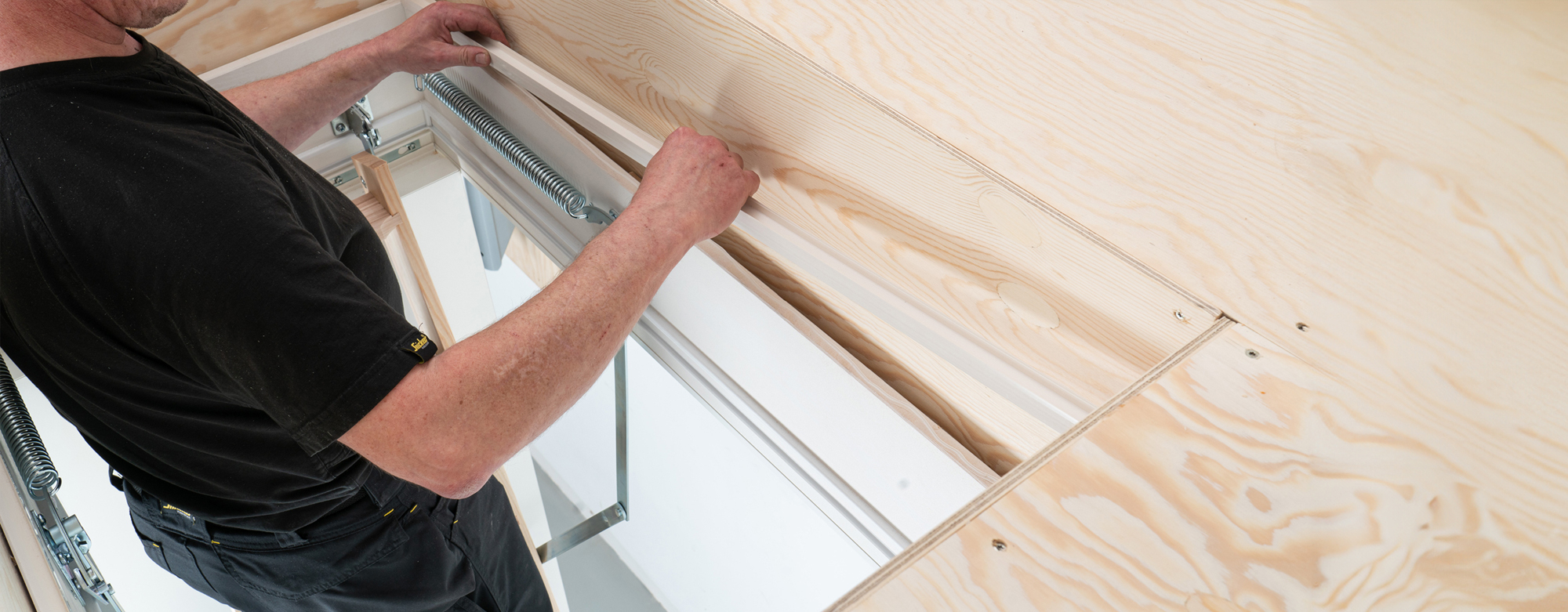

Fastsättning av vindstrappan
Förberedelse
En montör går upp på vinden med alla nödvändiga verktyg.
Den andra montören stannar nedanför.
clickFIX®-modeller kan monteras av en person med hjälp av en arbetsplattform.
Placering av vindstrappan
Lyft upp vindstrappan på vinden.
Innan den sänks ner i öppningen, fäst två stödbrädor under taköppningen – trappan vilar på dessa.
Fastsättning av ramen
Fäll ihop stegen så att ramen kan fästas i taköppningen.
Se till att vindstrappan är i våg och sitter rakt.
Fäst trappan med 100 mm skruvar (3 på varje långsida och 2 i varje ände).
Kom ihåg att montera klossar bakom fästpunkterna.
Avslutning
När vindstrappan är säkert fastsatt, ta bort stöden.
Varning
Använd inte vindstrappan förrän den är korrekt fastsatt och justerad till rätt takhöjd.
Justering till korrekt takhöjd
Vik ut vindstrappan
Dra ner vindstrappan och vik ut den helt.
Vik in den nedersta sektionen under mellansektorn så att topp- och mellansektorn är i linje.
Se till att stegpinnarna är horisontella.
Anpassa längden
Följ instruktionerna för din specifika modell när du förkortar trappan.
Var uppmärksam på om trappan levereras med plastfötter.
De flesta modeller kan finjusteras efter förkortning.
Viktigt
Skär inte trappan för kort! Om trappan är för kort kan den vika sig under användning och orsaka allvarliga skador.
För att kontrollera längden, vik ut trappan helt. Alla sektioner ska linjera perfekt utan mellanrum, och båda vangstyckena ska vila plant mot golvet.
Ytterligare justering
Om trappan är för lång kan du korta av vangstyckena ytterligare.
Om trappan är för kort, beställ en ny nedersta sektion från din återförsäljare.
Varning
Använd inte trappan om sektionerna inte är korrekt justerade.
Låt aldrig trappan vila på en låda, klossar, plattform eller liknande, då detta är instabilt och osäkert.
Justering av låsen
Se videon för att lära dig hur du justerar clickFIX®-låset.
Det är viktigt att justera låshuset korrekt så att vindstrappan sluter tätt. Detta förhindrar kondens och mögel ovanför luckan.
Hur vet jag att luckan är korrekt justerad?
Den ska stängas utan att tvingas.
Luckan ska sitta i nivå med taket.
Stå under vindstrappan när du justerar låset.
Så här använder du vindstrappan
För din säkerhet
Stå alltid med ansiktet mot trappan när du går upp och ner.
Håll i minst en vang eller använd räcket om det finns ett.
Se videon för att lära dig hur du använder vindstrappan säkert.
Fjädermekanism
Justering av fjädermekanismen - beror på modell
Justera kedjelänken.
Flytta fjädrarna upp eller ner.
Viktiga säkerhetsåtgärder
Justera alltid fjädermekanismen medan luckan är stängd.
Om luckan ska bekläs kan det vara nödvändigt att finjustera fjädrarna.
Fjädrarna är mycket spända – var extra försiktig vid justering för att undvika skador.

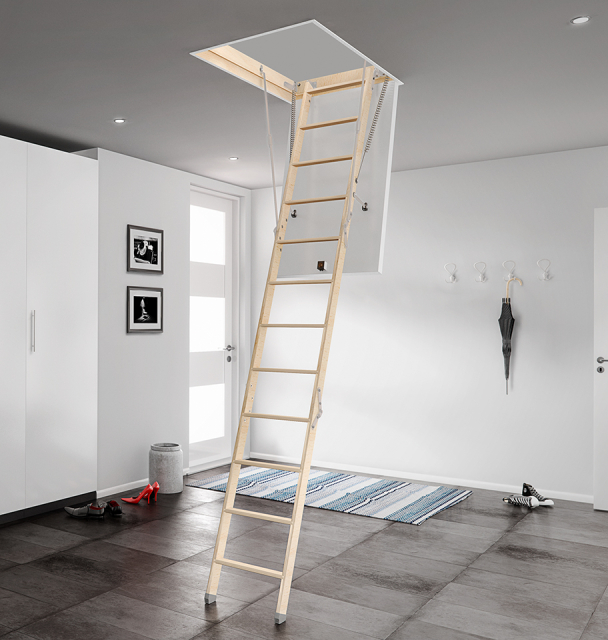

Bilden visar en clickFIX® 76G.
